Модерни високонапонски електрични дистрибутивни системи, ЕВ/ХВДЦ релеји и високофреквентни прекидачи захтевају металне компоненте које одржавају стриктну димензијску стабилност под тешким термичким и механичким стресом. Постизање димензионалне толеранције од ±0,005 мм уз електричну проводљивост већу или једнаку 85% ИАЦС захтева ригорозну контролу над прогресивним дизајном матрице, компензацијом повратне опруге и оптимизацијом микро-тврдоће. Овај инжењерски водич испитује металуршка својства, параметре алата и протоколе за контролу квалитета који су потребни за производњу бакарних и берилијум-бакарних опружних контаката високих перформанси за глобалне ОЕМ/ОДМ апликације.

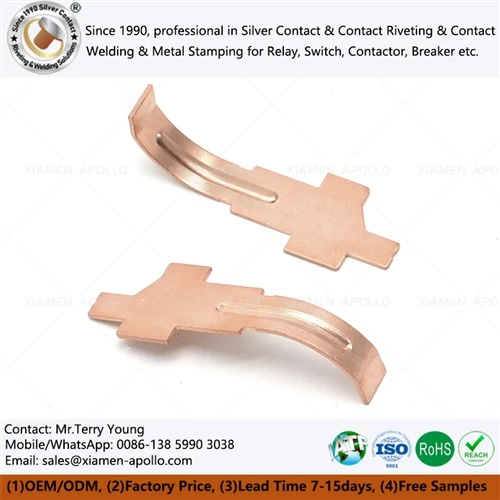

Избор легуре бакра: већи или једнак 85% ИАЦС проводљивости и АСТМ Б152
Избор материјала одређује дозвољено оптерећење штанцањем, квалитет ивица, електрични отпор и понашање опруге после{0}формирања.
| Материјал | Типична електрична проводљивост | Механичке карактеристике | Типична употреба штанцања |
|---|---|---|---|
| C1100 / C10200 | Веће или једнако 85% ИАЦС | Висока дуктилност | Терминали, сабирнице, проводне плоче |
| Ц10200 ОФХЦ бакар | Веће или једнако 100% ИАЦС | Висока проводљивост | Електричне компоненте{0}}ниског отпора |
| Ц17200 БеЦу | ~22–65% ИАЦС у зависности од темперамента | Висока чврстоћа и пролећни опоравак | Контакти, клипови, опруге |
| Ц17510 ЦуБе | Већа проводљивост од многих врста БеЦу | Баланс снаге{0}}проводљивости | Проводне опруге и терминали |
Проверите спецификације бакарне траке у односу на применљиве стандарде материјала као што су АСТМ Б152/Б194 или одговарајући еквивалент који је одредио купац. Такође контролишите БеЦу према степену легуре и темпераменту, јер тврдоћа и опруга{3}}могу значајно да варирају у зависности од услова материјала.
Ц1100 Штанцање бакра: веће или једнако 85% ИАЦС и ±0,02 мм
Ц1100 бакар се обично бира тамо где електрична проводљивост има већи приоритет од високе механичке чврстоће. Процес штанцања мора да спречи прекомерно формирање неравнина јер оријентација шиљака може утицати на зазор склопа, изолациони размак и геометрију контакта.
Типичне контролне тачке укључују:
- проводљивост:Већи или једнак 85% ИАЦС за електрични бакар типа Ц1100.
- Толеранција димензија:приближно ±0,02 мм за контролисане жигосане карактеристике.
- Контрола гребања:назначено на цртежу, обично испод 0,05 мм где је размак при монтажи ограничен.
- Дебљина материјала:контролисан према издатом инжењерском цртежу.
- Стање површине:без прекомерне оксидације, огреботина и пукотина од штанцања.
Ц17200 Берилијум бакар Штанцање: ХВ и опруга-Контрола леђа
Ц17200 берилијум бакар се бира када жигосана компонента мора да комбинује електричну проводљивост са високом тврдоћом, еластичним обнављањем и отпорношћу на поновљене механичке циклусе.
Након третмана раствором и старења, Ц17200 може постићи знатно већу тврдоћу од комерцијално чистог бакра. Тачне механичке вредности зависе од темперамента, дебљине, термичке обраде и спецификације добављача.
За прецизне делове за штанцање од берилијум бакра, инжењерска контрола треба да укључи:
- легура:Ц17200 или БеЦу класа{1}}наведена од стране купца.
- тврдоћа:контролисано према специфицираном темпераменту, обично мерено Роцквелл или Вицкерс методама.
- Пролеће-назад:компензовано кроз геометрију калупа и секвенцу формирања.
- Електрична проводљивост:верификовано након термичке обраде где је проводљивост пројектни захтев.
- Стабилност димензија:проверава се након формирања и термичке обраде.
Консултујте наше електроинжењере већ данас
Прогресивно штанцање: толеранција ±0,02 мм и контрола зазора од 0,01 мм
Штанцање метала високе{0}}проводљивости у великој мери зависи од односа између дебљине материјала, зазора пробоја, зазора матрице, хабања алата и стабилности пресе.
За бакарну и БеЦу траку, превелики зазор може повећати висину ивица и варијације димензија. Недовољан зазор може повећати силу резања, убрзати хабање алата и произвести секундарну деформацију око пробушених делова.
Зазор пробоја и матрице: 5–15% дебљине материјала
Практични почетни опсег за прецизно слепљивање се често изражава као проценат дебљине материјала, али тачна вредност зависи од тврдоће легуре, температуре, дебљине, алатног челика, геометрије и захтеваног квалитета ивица.
| Променљива процеса | Инжењерска контрола | Типично разматрање |
|---|---|---|
| Дебљина материјала | Цртеж{0}}контролисано | ±0,01–0,03 мм где је наведено |
| Дие цлеаранце | Зависно од материјала{0} | Често ~5–15% дебљине |
| Толеранција димензија | Специфично за{0} карактеристике | ±0,02 мм типично за одабране карактеристике |
| Висина бурра | Цртеж{0}}контролисано | Често мање од или једнако 0,05 мм за електричне делове |
| Стрип храњење | Серво{0}}контролисано | Поновљивост положаја утиче на висину тона |
| Хабање алата | Периодични преглед | Директно утиче на неравнине и величину рупа |
За ОЕМ програме за производњу бакарних делова за штанцање, компензација алата треба да се заснива на стварним мерењима димензија, а не на фиксној теоријској корекцији.
Прогресивни распоред матрице: Прецизност увлачења 0,01 мм
Прогресивна матрица може да комбинује операције слепљивања, бушења, формирања, савијања, утискивања и одсецања у секвенцијалним станицама. Распоред треба да минимизира непотребно померање материјала и да одржава доследну подршку траке око критичних карактеристика.
Инжењерски преглед треба да узме у обзир:
- Нагиб траке:контролише се према геометрији станице и толеранцији{0}}готових делова.
- Позиционирање пилота:користи се за корекцију кумулативне варијације хране.
- Поравнање ударца:прати се како би се спречио неуједначен размак.
- Редослед формирања:дизајниран да ограничи пренос деформација између станица.
- Геометрија пресека:контролисан како би се спречило изобличење функционалних површина.
За минијатурне електричне терминале, мала промена у увлачењу траке може да помери рупу-на-раздаљину од ивице, положај језичака или поравнање контаката довољно да створи сметње при склапању.
Оштрица и лом{0}}Контрола зоне: Захтеви за ивицу мање од 0,05 мм
Утиснута бакарна ивица обично садржи област превртања, зону смицања, зону лома и ивичњак. Пропорције сваког региона се мењају са материјалним стањем и клипом.
Прекомерна висина шиљака може да се повећа:
- Ризици електричног пузања и зазора.
- Сила уметања конектора.
- Неусклађеност контаката.
- Варијација дебљине превлаке на оштрим ивицама.
- Генерисање честица током аутоматизованог склапања.
За делове који се користе у нисконапонској -електричној опреми, захтеви за ивице треба да буду дефинисани на инжењерском цртежу, а не препуштени генеричком језику за „уклањање ивица“.
У-формирање и закивање: ±0,02 мм монтажно поравнање
Штанцање бакра и БеЦу се често комбинује са секундарним операцијама као што су закивање, савијање, утискивање, заваривање и облагање. Критично питање је одржавање тачности положаја између утиснутог носача и секундарне карактеристике.
У-Закивање: 0,02 мм Контрола положаја контакта
Када бакарни или БеЦу жигосани носач прими закивани електрични контакт, рупа за заковице, раван носача и оса контакта морају остати концентрични унутар специфициране толеранције монтаже.
Типичне тачке инспекције укључују:
- Пречник рупе за заковице:цртање{0}}контролисана толеранција.
- Контакт позиција:обично контролисан унутар ±0,02–0,05 мм.
- Висина главе заковице:контролисано за монтажу.
- Деформација зглоба:прегледати да би се спречиле пукотине или лабави интерфејси.
- Отпор контакта:верификован према захтеву електричног пројекта.
-Закивање помоћу калупа може да смањи одвојене кораке руковања, али матрица мора да контролише и убацивање материјала и позиционирање закивања.
Отпорно заваривање: мΩ-Ниво контактног отпора
За електричне склопове бакра, отпорно заваривање захтева контролу струје, напона, силе електроде, времена заваривања и стања површине материјала.
| Променљива | Ефекат на зглоб |
|---|---|
| Струја заваривања | Одређује стварање топлоте |
| Сила електроде | Контролише контактну површину и отпор |
| Време заваривања | Утиче на унос топлоте и формирање грумена |
| Површински оксид | Може повећати електрични отпор |
| Дебљина бакра | Мења тренутну дистрибуцију |
| Стање електроде | Утиче на конзистенцију завара |
Валидација производње треба да укључи испитивање затезања или смицања, металографско испитивање где је потребно и мерење електричног отпора.
Контрола наношења: 2–10 μм провера дебљине
Бакарним деловима за штанцање може бити потребна завршна обрада од калаја, никла, сребра или других површина у зависности од отпорности на корозију, лемљивости, понашања контакта и захтева за спајање.
Спецификације оплата треба да дефинишу:
- Материјал за облагање.
- Минимална локална дебљина.
- Метода испитивања.
- Изглед површине.
- Захтев за адхезију.
- Захтеви за корозију где је применљиво.
За апликације{0}}осетљиве на корозију, АСТМ Б117 слани спреј{2}} може да одреди клијент, док РоХС и РЕАЦХ захтеви треба да буду адресирани кроз документацију о усаглашености материјала и хемикалија.
Честа питања: Набавка бакра и беЦу штанцања
Како се проверава проводљивост бакарног материјала за штанцање?
Проводљивост се проверава у односу на специфициране захтеве легуре применом применљиве методе испитивања проводљивости. Ц1100 бакар обично обезбеђује већи или једнак 85% ИАЦС, док БеЦу проводљивост снажно зависи од квалитета легуре и температуре.
Могу ли делови за штанцање од берилијум бакра да издрже толеранције од ±0,02 мм?
Да, изабране БеЦу обележене карактеристике могу се контролисати око ±0,02 мм када се темперамент материјала, размак матрице, прецизност увлачења, стање алата и полеђина опруге за обликовање-прописно контролишу и верифицирају кроз инспекцију димензија.
Које документе треба тражити за ИАТФ 16949 производњу штанцања бакра?
Затражите сертификате о материјалу, следљивост партија, записе о првим{0}}инспекцијама артикла, извештаје о димензијама, евиденцију о контроли процеса{1}}, РоХС/РЕАЦХ декларације где је применљиво и извештаје о електричним или механичким испитивањима наведеним на цртежу куповине.
