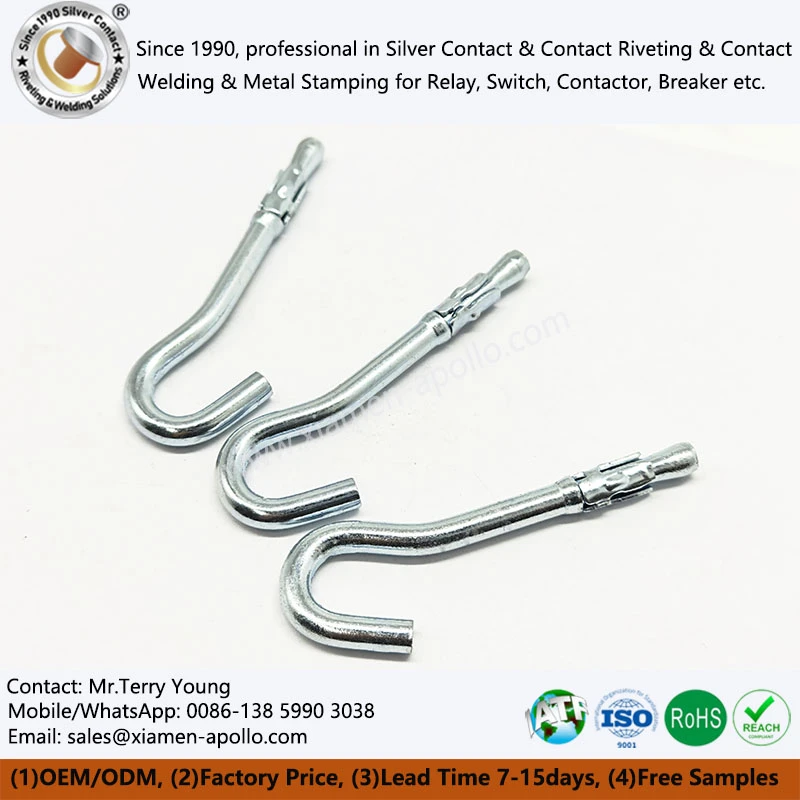

Типично сидро са куком кроз вијке састоји се од завртња са навојем или завртња са куком, експанзионе чауре и клина или склопа за проширење. У зависности од специфичног дизајна, подлошке и навртке такође могу бити део комплетног склопа.
Када се причвршћивач затегне, долази до аксијалног релативног померања између завртња и склопа за проширење, због чега се експанзиона чаура шири ка споља и притиска на зидове избушене рупе. Резултујући радијални притисак ствара механичку блокаду и трење између склопа за проширење и основног материјала.
Пут преноса оптерећења може се поједноставити на следећи начин:
Спољашње оптерећење → Кука/Вијак → Навојни спој → Проширени склоп → Основни материјал
Сходно томе, сваки интерфејс дуж путање учитавања захтева пажњу. Чак и ако је сам вијак направљен од нерђајућег челика високе{1}}врсте, проблеми као што су недовољна дубина уградње, превелике бушотине, пуцање бетона, неадекватна чврстоћа зида или непотпуно ширење не могу се надокнадити једноставним повећањем чврстоће материјала завртња.
Спецификације материјала и класификацијска матрица завртња са куком
Одабир материјала директно диктира радни век и отпорност на корозију околине причвршћивача. Стандардне индустријске примене захтевају ригорозну усклађеност легуре.
| Класификација причвршћивача | Примарни материјални састав | Механичке и корозивне перформансе | Типична индустријска примена |
|---|---|---|---|
| Стандард Граде | Угљенични челик (К235 / Ц1015) са поцинкованим (већим или једнаким 8μм) | Затезна чврстоћа већа или једнака 400МПа, чврстоћа течења већа или једнака 240МПа | Кабловски носач за унутрашњу климатизацију, суво{0}}окружење |
| Отпорност на корозију- | Аустенитни нерђајући челик (АИСИ 304 / А2-70) | Еквивалентни број отпорности на таложење (ПРЕН) већи или једнак 18, висока отпорност на оксидацију | Постројења за пречишћавање воде, обалне архитектонске инсталације |
| Висока{0}}оцена учинка | Аустенитни нерђајући челик (АИСИ 316 / А4-80) | Повећан садржај молибдена, врхунска отпорност на хлорид и киселине | Морско окружење, постројења за хемијску прераду,{0}}зоне високе влажности |
Конфигурације се разликују у зависности од геометрије главе како би се прилагодили векторима усмереног оптерећења, укључујући куку за сидрење експанзионе чауре, затворене{0}}прстенове и тешке-ковне куке за оптерећење.
Технички параметри за инсталацију и протокол за причвршћивање куке за проширење рукава
Постизање номиналне максималне носивости зависи од прецизног придржавања спецификација пре-бушења и обртног момента регулисаних стандардним протоколима механичког причвршћивања.
- Тачност пречника бушотине:Пречници рупа морају стриктно да одговарају номиналној величини анкера за експанзију на бетонском зиду (толеранција +0.15мм / -0,10 мм) коришћењем бургија са карбидним врхом у складу са стандардима АНСИ Б212.15 / ИСО 5468. Превелике рупе смањују приањање од трења до 40%.
- Припрема подлоге:Испирање компримованим ваздухом и чишћење најлонске четке морају елиминисати сву бетонску прашину и остатке из рупе основног материјала пре уметања.
- Примена обртног момента:Морају се применити калибрисани момент кључеви да би се постигле препоручене вредности момента затезања. Под-затезање спречава пуно ширење рукава; преко-затезање ризикује скидање навоја или отказивање смицања завртња.
- Дубина уградње: Minimum effective embedment depth (>50 мм за стандардне варијанте М8/М10) морају се одржавати испод површине бетона, заобилазећи не-неструктуралне слојеве малтера или кошуљице.
Консултујте наше електроинжењере већ данас

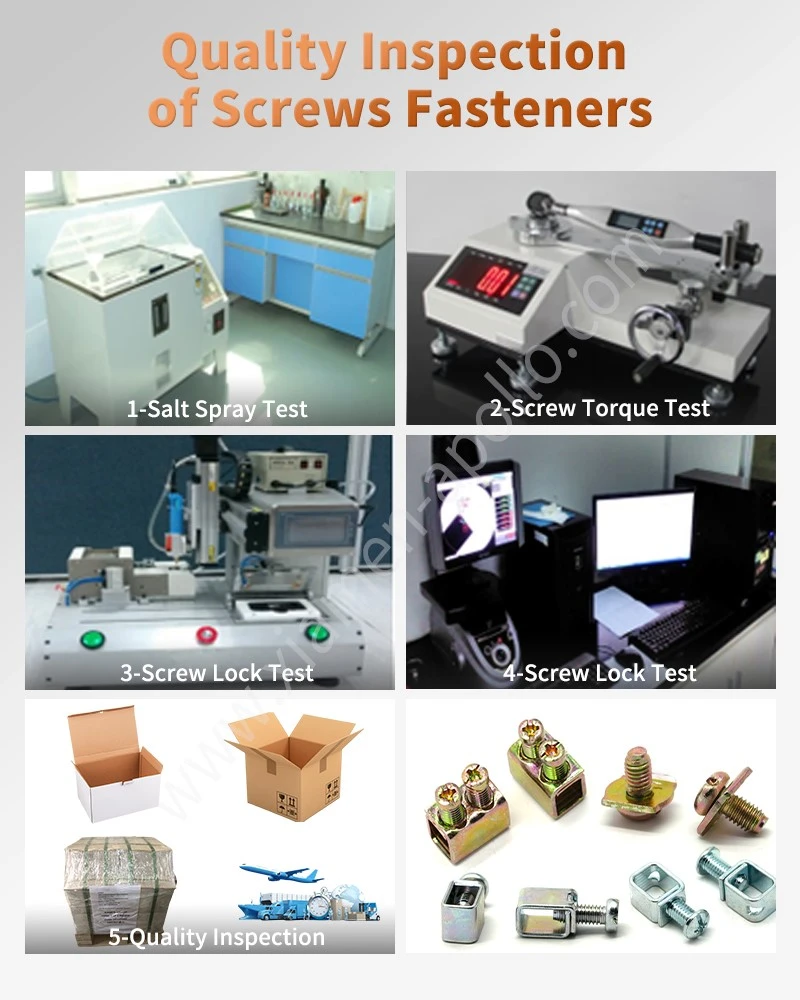

Одржавање, инспекција и управљање животним циклусом вијка са куком за проширење зида
Рутинско испитивање без{0}}разарања обезбеђује структурну сигурност и континуитет рада током дугорочне-индустријске примене.
- Висуал Сурфаце Аудит:Прегледајте изложене дршке кука и делове са навојем полу-годишње да ли постоје докази о пуцању под напрезањем, локализованим удубљењима или деградацији премаза.
- Провере верификације обртног момента:Користите тестирање динамичког момента на бази случајног узорковања (минимално 10% укупне инсталиране популације по зони) да бисте потврдили задржавање силе стезања.
- Протокол за непосредну санацију:Одмах замените било коју анкерску куку експанзионе чауре која показује деформацију навоја, ломљење бетона на зиду или губитак пресека који прелази 10% номиналног пречника користећи превелике заменске анкере или бушење за измештање.
Често постављана питања
Q: Које је стандардно време испоруке за поруџбине за масовну производњу прилагођене-димензије експанзионог анкера са куком на крају?
A: Стандардна производња се покреће у року од 10 до 15 радних дана од добијања одобрења.
Q: Да ли се уз пошиљке достављају извештаји о испитивању материјала (МТР) и сертификати о усклађености са РоХС/РЕАЦХ?
A: Да. Свака производна серија пролази кроз строгу верификацију материјала спектрометра, са сертификатима о тестирању 3,1 млин и комплетном документацијом о следљивости серије укљученом пре отпреме.
Q: Која је минимална количина поруџбине (МОК) за не-стандардне Ј-конфигурације сидра за проширење куке?
A:Стандардни МОК за прилагођене-дужине навоја или специјализоване геометрије кука почиње од 1000 јединица, подесив на основу доступности сировина и захтева за подешавање алата.
контактирајте нас
Ако сте изворКроз сидра са кукомкоји захтевају строгу контролу над материјалом од нерђајућег челика, димензијама куке, прецизношћу навоја и квалитетом серије, молимо вас да одмах доставите своје цртеже производа и количине наруџбине; наш фабрички инжењерски тим ће прегледати спецификације и договорити понуду.
