Шта је ЕБВ манганин шант за електронски мерач?

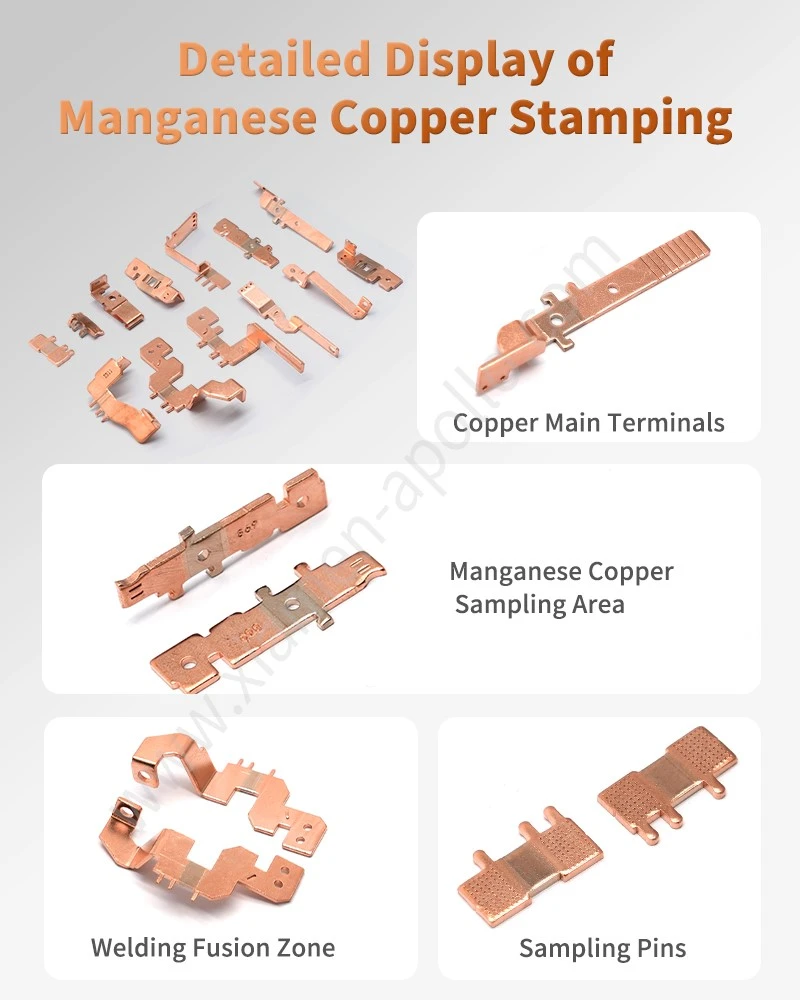

ЕБВ манганински шант за електронски мерач је утиснута компонента{0}}осетљива струје произведена од бакарне и манганинске траке спојене заваривањем електронским снопом пре формирања. Манганински део обезбеђује елемент отпора, док бакарни део обезбеђује струјни пут-ниског отпора и област електричног повезивања. Ова конструкција је погодна за електронске мераче и склопове релеја са магнетним закључавањем где мерење струје захтева дефинисан елемент отпора и контролисан термални помак. Заварена трака се накнадно утискује у потребну геометрију шанта, са локалним лимом који је доступан тамо где је наведено. Производња подржава димензије{6}}засноване на цртежима, тренутне дизајне од 30А и 120А и прилагођено снабдевање за програме бројила и релеја.
Интегритет металуршког везивања ЕБВ манганинског шанта са за електронски мерач
Елецтрон Беам Фусион
Континуирано продирање вакуумског снопа спаја ивице бакра и манганина без додатних метала, спречавајући инклузије оксида.
Међуфазна отпорност на смицање
Испитивање механичког напрезања потврђује да се квар дешава унутар бакарне матрице, а не на граници фузије.
Ублажавање топлотног замора
Елиминише деградацију термичке неусклађености током цикличног укључивања велике ампераже у стамбеним бројилима енергије.
Елиминација микро-рањивости
Потпуно одсуство шупљина за лемљење обезбеђује равномерну дистрибуцију струје по целом попречном пресеку.
ЕБВ производња и прецизно штанцање манганинског шанта за мерач енергије
Континуирано заваривање траке
Производни пут почиње са бакарним и манганинским тракама припремљеним до потребне дебљине и ширине. Два материјала су поравната и спојена дуж њиховог интерфејса заваривањем електронским снопом пре низводног штанцања.
Припрема површине
Површине заваривања морају да се контролишу због контаминације и поравнања јер заваривање бакра-на-манганин укључује различите метале са различитим термичким и металуршким понашањем.
Заваривање електронским снопом
ЕБВ користи концентрисани електронски сноп у вакуумском окружењу да генерише локализовану топлоту на споју. Објављени технички извори описују ЕБВ као метод који се користи за бакар-манганин шантове јер може да произведе уске, дубоке зоне фузије са ограниченим уносом топлоте.
Инспекција заварених трака
Заварена трака се прегледа пре штанцања како би се проверио континуитет споја и стање димензија. Критеријуми инспекције треба да се утврде у складу са цртежима и електричним захтевима купца.
Често постављана питања о манганинском шанту за мерач енергије
Зашто шантови са електронским инструментима захтевају комбинацију манганина и бакра{0}без кисеоника?
+
-
Манганин обезбеђује отпорни елемент, док бакар без кисеоника -без кисеоника нуди пут преноса струје ниске{1}отпорности{2}}. Заваривање електронским снопом (ЕБВ) омогућава спајање два материјала у композитну траку пре процеса штанцања. Јавна техничка литература документује употребу ове структуре бакра{5}}манганина у шантовима ниског{6}}отпорности.
Зашто се ЕБВ користи за шант отпорник за заваривање електронским снопом уместо конвенционалног заваривања?
+
-
Бакар и манганин су различити материјали са различитим термичким и металуршким својствима. ЕБВ концентрише унос топлоте и ствара уску зону фузије, што га чини идеалним за спајање различитих трака док минимизира зону{1}}под утицајем топлоте која окружује завар.
Коју функцију има одсек Манганин у шанту?
+
-
Манганинска секција делује као отпорни елемент шанта. Коначна вредност отпора је одређена комбинацијом својстава материјала легуре и њених геометријских димензија, док њен температурни коефицијент утиче на померање мерења како се радне температуре мењају.
Које су површинске обраде и облоге доступни за бакарне терминале?
+
-
Бакарни терминали се могу испоручити голи или са селективним слојем (као што је калај или никл); опције се могу изабрати на основу захтева за повезивање сабирница и стандарда отпорности на корозију.
Да ли је овај манган-бакар отпорни шант у складу са међународним стандардима за животну средину и систем квалитета за аутомобиле?
+
-
Сви производи се производе у објектима са сертификатом ИАТФ 16949 и у потпуности су у складу са РоХС и РЕАЦХ спецификацијама материјала, што их чини погодним за продају на глобалним тржиштима електронике.
контактирајте нас
Укључите се директно са нашим инжењерским тимом да бисте интегрисали високу поузданостЕБВ Манганин шант за електронски мерачу ваше паметне бројила и релеје следеће генерације. Пошаљите своје прилагођене механичке цртеже или параметре спецификације данас за брзу израду прототипа, извештаје о сертификацији материјала и конкурентне фабричке директне велепродајне цене.
